Cabos
#II-1
Cabos são materiais fundamentais na engenharia.
Eles ocupam papel de destaque na engenharia civil, mecânica e elétrica.
Os cabos possuem as seguintes características básicas:
-Resistência mecânica;
-Flexibilidade mecânica;
-Capacidade de de conduzir eletricidade ou luz.
Por isso, eles são um assunto importante de Materiais.
O objetivo deste trabalho é analisar alguns aspectos mecânicos dos cabos que são fundamentais no projeto de linhas de transmissão de energia e dados óticos.
Cabos
12/04/13
MATERIAL NECESSÁRIO:
-
- 1 carretel de linha de costura;
-
- 1 carretel de barbante;
-
• Escolha adequadamente o barbante para obter a melhor “barriga” para a experiência. Dica: O Rei dos Barbantes na Marechal Floriano, 69.
-
- 1 fita métrica;
-
- 1 transferidor;
-
- 1 rolo de fita adesiva;
-
- Pregos e/ou Tachinhas;
-
- 1 parede lisa, janela/porta de vidro ou quadro branco
TRABALHO
-

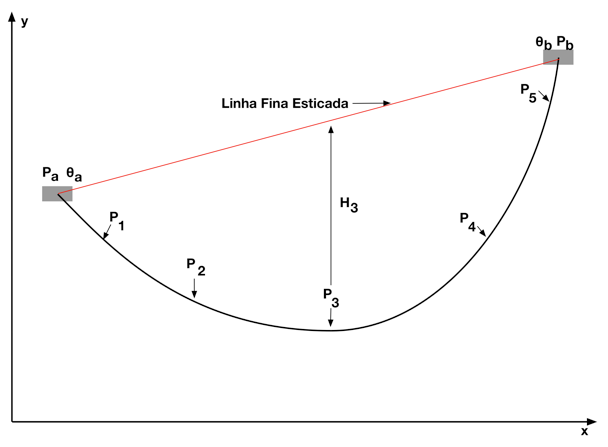

-Prenda um pedaço de barbante, apenas nas suas duas extremidades, em uma superfície lisa vertical de tal forma que forme uma “barriga” conforme a figura.
-
-Prenda uma linha entre os pontos A e B, sem permitir a formação de “barriga”, conforme mostra a figura.
-
-Meça, para o maior número de pontos ( os pontos Pa e Pb devem fazer parte ddeste conjunto), as seguintes grandezas:
-
• as coordenadas x e y;
-
• a distância vertical (H) entre a linha e o barbante;
-
•o ângulo entre o barbante e a vertical que passa no ponto medido;
-
-Repita estas medições para ya=yb.
-
-Repitas estas medições com o comprimento do barbante reduzido em 30%.
-
-Meça o peso, o comprimento e a densidade do barbante utilizado.
-
-Meça o comprimento da linha.
-
-Crie uma maneira de medir o módulo de elasticidade do barbante.
-
-O que foi feito para a linha não ter “barriga”?
-
-Encontre uma função, y=f(x), que melhor aproxime os pontos medidos, para cada um dos 3 casos.
-
-Utilizando seus conhecimentos de física e matemática, desenvolva um modelo teórico desta experiência.
-
-Explique os resultados.
-
-Faça um vídeo de todo o trabalho.
