LAB I-I.4




Procedimentos:


1.Experiência:

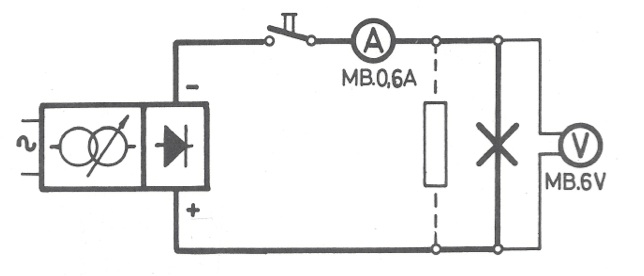

A análise da dependência da resistência com a temperatura com o auxílio de uma lâmpada elétrica (a medição da temperatura pode ser omitida uma vez que seu aumento pode ser inferido pela incandescência do filamento).


Inicie a experiência alimentando o circuito com 1,4 V( a lâmpada deverá ficar escura) e aumente a tensão até 6 V(a lâmpada deverá ficar incandescente).


Faça um gráfico da tensão x corrente medidas e determine a resistência a partir dessas medições.

Compare os valores de resistência medidos para as diversas tensões.


Resultados:

A resistência do filamento da lâmpada incandescente aumenta com a temperatura.


2.Experiência:

Repita a experiência com o resistência de fio N.1 do painel P1.5. Inicie com  U= 2,5 V e aumente até U=5 V.


Faça um gráfico da tensão x corrente medidas e determine a resistência a partir dessas medições.

Compare os valores de resistência medidos para as diversas tensões.


Determine a resistência a partir da lei de ohm e verifique o aumento de temperatura através do toque com a mão.

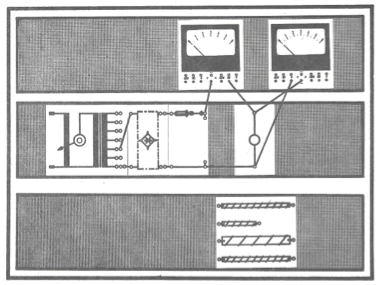

MATERIAIS

Painéis:


        P1.1     Chave

        P1.1     Bocal de Lâmpada

        P1.5     Resistores de fio

        P1.13   Transformador

        P1.14   Retificador


Medidores:


        2 Medidores UM1


Acessórios:

                       1 lâmpada 12V, 5W

                       Material de conexão
