LAB I-I.3




Questões:


Como a resistência depende do:

    a. comprimento do fio?

    b. da área do fio?

    c. do material do fio?


Experiência:

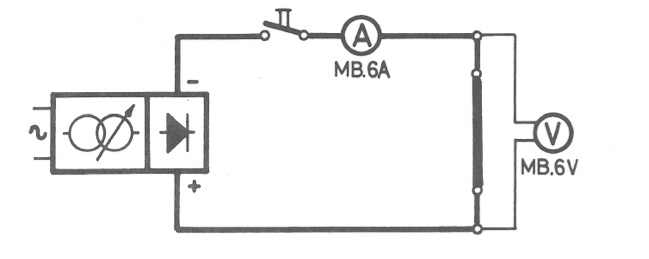

    I.   Meça a tensão e corrente com as diversas resistências com diversas tensões.

    II.  Meça o comprimento do fio das diversas resistências.

    III. Meça o diâmetro do fio das diversas resistências.


Análise dos Resultados:


    I.  Faça um gráfico V x I com os valores medidos de todos os resistores.

    II. Encontre a expressão matemática que melhor aproxima os pontos medidos.

    III.Explique os resultados encontrados.

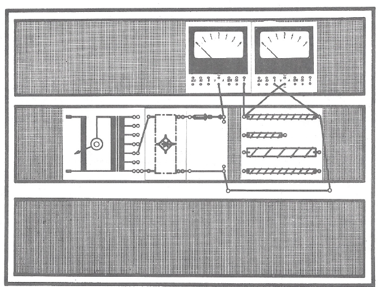

MATERIAIS PARA A EXPERIÊNCIA



Painéis:


        P1.1     Chave

        P1.5     Resistores de fio

        P1.13   Transformador

        P1.14    Retificador


Medidores:


        2 Medidores UM1


Acessórios:


        Material de conexão
