LAB I-4.2




MATERIAIS

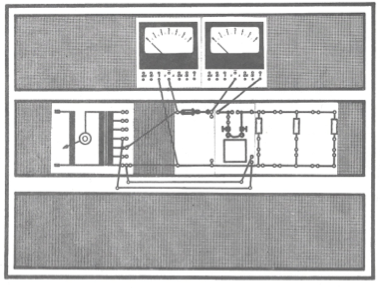

Painéis:


            P1.1    Chave

            P1.6    Combinações

            P1.11   Célula

            P1.13  Transformador


Medidores:


            2 Medidores UM1


Acessórios:


             1 Cobertura de célula

             1 Aquecedor de Imersão 6V, 30W

             1 Termômetro

             3 Resistências 2 Ohm

             2 Parafusos de conexão

             Resistor de fio WM 50, 0,2 mm de diâmetro

             Tinta

             Material de conexão

Procedimentos:


  1. 1.Experiência:

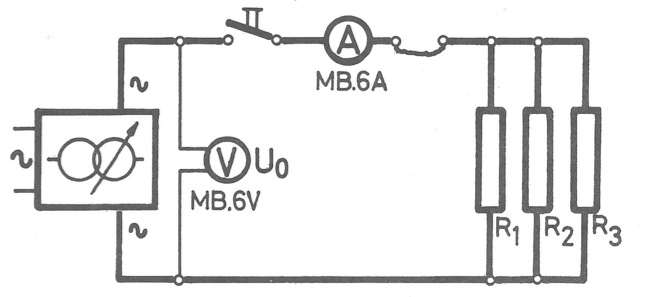

Prenda o fio WM 50, 0,2 mm de diâmetro e 4 cm de comprimento nos terminais de parafuso. Conecte a resistência de carga de 2 ohms e aplique uma tensão de 6 V no circuito.



  1. 2.Experiência:


Aumente a corrente através da conexão de outra resistência de 2 ohms em paralelo.


  1. 3.Experiência:


Aumente a corrente através da conexão de outro resistência de 2 ohms em paralelo.



  1. 4.Experiência:


Encha a célula de água e coloque uma volta de fio  dentro do recipiente de água.  (WM 50, 0,2 mm de diâmetro e aproximadamente 15 cm de comprimento) Aumente a corrente, a partir de 0 A, até que parte do fio fique incandescente.


  1. 5.Experiência:



Encha com água o recipiente deixando 1 cm até a borda. Deixe cair uma gora de tinta no canto inferior da calha. Coloque o aquecedor de imersão através do orifício da tampa e o conecte com a placa 1.1. Alimente a Placa 1.11 com 12 V. Ligue o circuito com U0= 6V e observe. ( caso necessário, agite a tinta para misturá-la)



  1. 6.Experiência:


Encha com água da torneira até atingir a marca de 100 cm3. Coloque a tampa, introduza o aquecedor e o termômetro e meça a temperatura. Ajuste a tensão no aquecedor para aproximadamente 6V e 5,4 A. Meça a tensão, corrente e tempo necessários para a água aquecer cerca de 20oC. Calcule a energia elétrica dissipada. (tempo de aproximadamente 8 minutos).
