LAB I-4.1




MATERIAIS

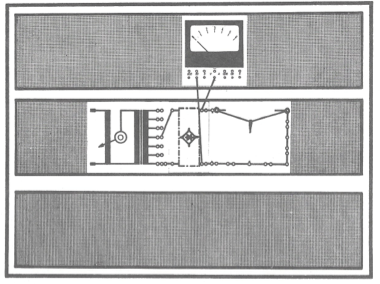

Painéis:

                        P1.6    Combinações

                        P1.13  Transformador

                        P1.14  Retificador

Medidores:


                        2 Medidor UM1


Acessórios:

                        2 Parafusos de fixação

                        Fio de Cobre 0,2 mm diâmetro

                        Fio de Constantan 0,2 mm de diâmetro

                        Garra Jacaré

                        Cobertura

                       Material de conexão

Procedimentos:


1. Experiência:

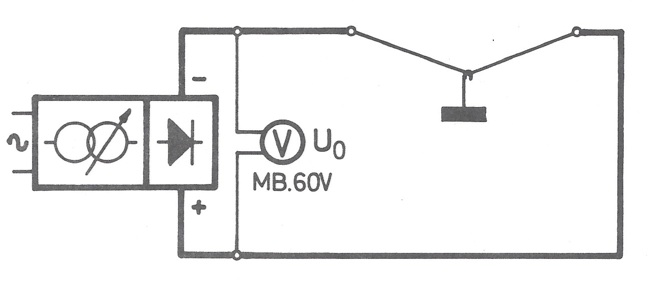

Utilize um pedaço de fio WM 50, 0,2 mm de diâmetro e aproximadamente 33 cm de comprimento. Aumente a corrente no fio até que ele fique vermelho.(U0= 12 V)


A variação na altura do peso no fio ( garra jacaré) é causada pela dilatação do fio causada pelo aquecimento.


Interrompa o circuito e ligue novamente após o peso voltar à posição inicial.


Resultados:


A corrente no condutor gera calor que, por sua vez aumenta sua temperatura. Quanto maior a corrente maior a temperatura.  Com corrente constante, o calor dissipado por unidade de tempo é constante e a temperatura do fio se estabiliza em valor que depende da temperatura ambiente.


2. Experiência:


Una um fio de Constantan (WM 50, 0,2 mm de diâmetro) e outro de cobre ( 0,2 mm de diâmetro) de forma a ter metade um material e metade de outro.


Aumente a corrente no circuito a partir de 0A até que o fio de resistência fique rubro. (U0=8V)
