Campos Magnéticos Gerados por Bobinas
LAB I-6.3
Objetivo: Mostrar o campo magnético gerado pela corrente em uma bobina, a influência da direção da corrente no campo magnético gerado, a influência de um núcleo de ferro no campo magnético gerado e a força gerada pelo campo magnético no núcleo de ferro.
Campos magnéticos x bobinas
10/06/13
Experiências:
Procedimento Experimental:
Conexões conforme descrito na experiência 1-6.2. Ligue um voltímetro e um amperímetro no circuito.
1 Experiência

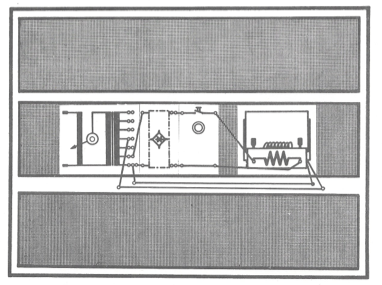

Monte o circuito da figura acima. Insira a placa de bobina na caixa e ligue-a eletricamente com duas barras condutoras aos os contatos na caixa.
Polvilhe limalha de ferro uniformemente sobre a placa da caixa e observe através da placa com o espelho. Conecte a iluminação da caixa da bobina. Aperte momentaneamente o botão de contato e sacuda a limalha na placa.

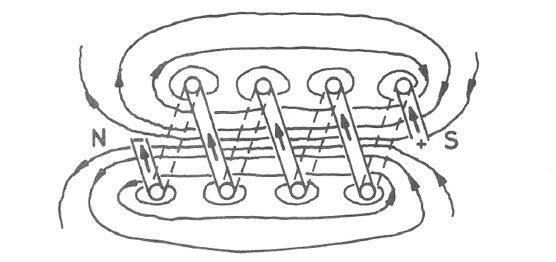

Observe o campo magnético gerado e compare com o obtido nas experiências anteriores com imãs e meça o campo magnético com aplicativo do iphone.
2 Experiência
Ligue novamente a bobina e determine a polaridade do campo com a agulha magnética. Inverta a polaridade da corrente na bobina e observe a polaridade do campo magnético.
3 Experiência
Insira um núcleo de ferro na bobina e repita a experiência 1.
4 Experiência
Repita a experiência 3 sem as limalhas de ferro. Insira a barra de ferro apenas 25% dentro da bobina. Ligue a corrente na bobina.
MATERIAIS
Painéis:
P1.2 Botão
P1.12 Espelho
P1.13 Transformador
P1.14 Retificador
Acessórios:
Caixa Magnética
Placa de Campo de Dispersão
Hastes Condutoras
Agulha Magnética
Limalha de Ferro
Cabos de Conexão
Material de Conexão
