LAB I-6.1




MATERIAIS

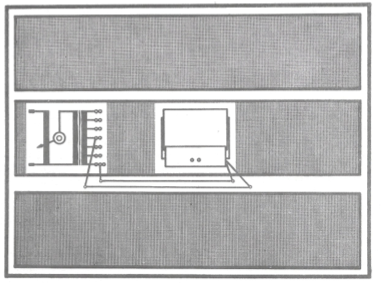

Painéis:

                     P1.12 Espelho

                     P1.13 Transformador


Acessórios:

                          Caixa Magnética

                          Placa de Campo Magnético

                          Núcleos de Ferro

                          Anéis de Ferro

                          Limalha de Ferro

                         Agulha magnética

                         Material de Conexão


Experiência:


Introdução: Ligue a iluminação da caixa magnética a 12V.

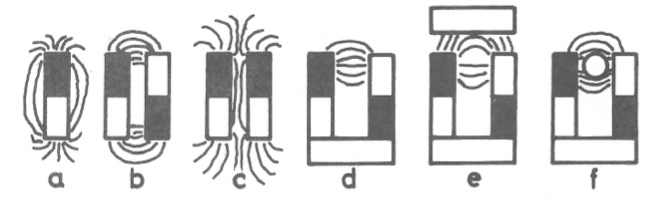

  1. 1.Experiência: Insira a barra de imã permanente na caixa e a placa de espalhamento. ( Nr.1 visível acima) Espalhe a limalha de ferro e bata suavemente para ajudar a formação das linhas de campo. (Veja Fig. a) Determine a direção das linhas de força utilizando a agulha magnética nas proximidades dos pólos. (Leve em consideração a polarização da agulha)


2. Experiência: Repita a experiência 1 com dois imãs permanentes colocadas em paralelo na placa de suporte de tal forma que pólos opostos estejam localizados de frente, conforme Fig. b.


3. Experiência:  Repita a experiência 2 com os pólos magnéticos iguais próximos, conforme a figura c.

Resultados:  A figura c  deixa claro o efeito repulsivo entre pólos de mesma polaridade.


4. Experiência: Repita a experiência 1 com 2 imãs permanentes e uma barra de ferro na placa de suporte para imãs ferradura.


5. Experiência: Repita a experiência 4 com uma segunda barra de ferro  próxima aos pólos, conforme a figura e.


6. Experiência:  Monte o circuito magnético da figura f e repita a experiência 1.
