LAB I-5.4




MATERIAIS

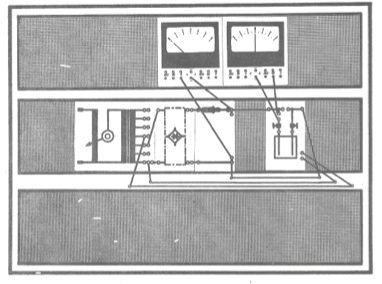

Painéis:

                 P1.1    Interruptor

                 P1.11  Célula

                 P1.13  Transformador

                 P1.14  Retificador


Medidores:


                1 Medidor UM1

                1 Medidor UM2


Acessórios:


                   2 Eletrodos de Chumbo

                   1 Célula

                   1 Lâmpada Incandescente    3,8 V 0,07 A

                   1 Garra Jacaré

                   Ácido Sulfúrico diluído (Bateria)

                   Água Destilada

                    Esmeril

                    Material de Conexão

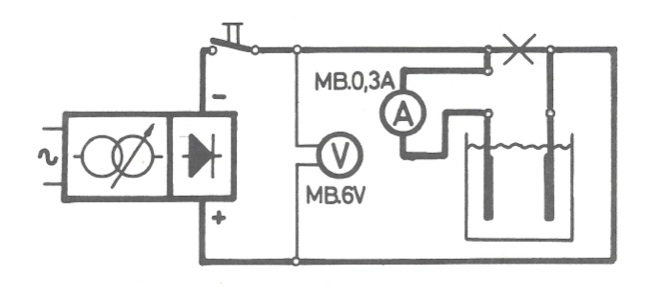

Experiência:


Introdução: Limpe os eletrodos de chumbo cuidadosamente (raspe e lave). Desligue a lâmpada. Certifique-se que a tensão na célula é quase 0V antes de iniciar a carga. Caso contrário, limpe os eletrodos  e verifique a tensão nos contatos.


Carga: Aumente a tensão lentamente até cerca de 3 V até que uma corrente de 0,1A circule. Carregue durante aproximadamente 3 minutos. ( A tensão de carga é maior porque a Resistência interna aqui é maior do que a encontrada normalmente em baterias de chumbo). Os Eletrodos podem apresentar descoloração após a carga e a tensão após a carga deverá ser aproximadamente 2V.


Descarga: Desligue a tensão de carga com a chave e ligue uma pequena lâmpada (3,8 V/ 0,07A) e observe a descarga com o amperímetro e sua mudança de direção. A corrente de descarga permanece constante por cerca de 1 minute e depois cai rapidamente.
